Dalam dunia instalasi pipa, setiap jenis sambungan pipa memiliki fungsi yang berbeda dan tidak bisa digunakan secara sembarangan. Salah memilih komponen bisa menyebabkan sambungan tidak maksimal, bahkan berisiko bocor dalam jangka panjang.
Salah satu jenis sambungan yang cukup sering digunakan adalah flange spigot. Namun, tidak sedikit yang masih belum memahami secara detail fungsi flange spigot dan kapan komponen ini sebaiknya digunakan.
Artikel ini akan membahas secara lengkap mulai dari pengertian, fungsi, hingga tips memilih flange spigot yang tepat untuk kebutuhan instalasi perpipaan.
Apa Itu Flange Spigot?
Flange spigot atau yang sering disebut juga sebagai spigot flange adaptor merupakan komponen dalam sistem perpipaan yang berfungsi sebagai penyambung transisi antara ujung pipa polos dengan komponen lain yang memiliki sambungan flange, seperti katup (valve), pompa, atau pipa ber-flange lainnya.
Fungsi flange spigot tidak hanya sebagai penghubung, tetapi juga memudahkan proses instalasi dan pemeliharaan. Dengan adanya sisi flange, sambungan dapat dibongkar dan dipasang kembali tanpa perlu memotong pipa, sehingga lebih efisien saat dilakukan perbaikan atau penggantian komponen.
Fungsi Flange Spigot dalam Sistem Perpipaan
Fungsi flange spigot adalah untuk menghubungkan pipa dengan ujung polos (spigot) ke komponen lain yang menggunakan sambungan flange, sehingga tercipta sambungan yang kuat, presisi, dan tahan terhadap tekanan. Penggunaan flange spigot sangat penting terutama pada sistem perpipaan yang membutuhkan kestabilan sambungan dan minim risiko kebocoran.
Selain sebagai penghubung, fungsi flange spigot juga berperan dalam mempermudah instalasi dan pemeliharaan. Komponen seperti valve atau pompa dapat dilepas dan dipasang kembali tanpa perlu memotong pipa utama, sehingga proses perbaikan menjadi lebih cepat dan efisien.
Dalam praktiknya, flange spigot banyak digunakan pada sistem distribusi air, instalasi industri, maupun jaringan perpipaan skala besar yang membutuhkan fleksibilitas dalam pengoperasian dan perawatan.
Kapan Flange Spigot Digunakan?
Setelah memahami fungsi flange spigot, penting juga untuk mengetahui kapan komponen ini digunakan agar tidak terjadi kesalahan dalam instalasi perpipaan.
Flange spigot biasanya digunakan pada kondisi di mana terdapat perbedaan jenis sambungan antar komponen. Misalnya, saat menghubungkan pipa dengan ujung polos (spigot) ke komponen berflensa seperti gate valve, pompa, atau peralatan lainnya. Dalam kondisi ini, flange spigot berperan sebagai penghubung transisi yang memastikan sambungan tetap kuat dan minim risiko kebocoran.
Penggunaan flange spigot juga sangat disarankan pada sistem perpipaan yang memerlukan perawatan atau inspeksi secara berkala. Dengan sambungan flange, proses pelepasan dan pemasangan kembali komponen dapat dilakukan tanpa merusak pipa utama, sehingga lebih efisien dari segi waktu dan biaya.
Selain itu, flange spigot sering digunakan ketika sistem perpipaan membutuhkan penambahan perangkat di tengah jalur, seperti flow meter atau alat ukur tekanan. Dalam kondisi ini, sambungan flange memberikan fleksibilitas yang lebih tinggi dibandingkan sambungan permanen, sehingga instalasi menjadi lebih mudah dan rapi.
Dengan memahami kondisi-kondisi tersebut, penggunaan flange spigot dapat disesuaikan dengan kebutuhan sistem, sehingga instalasi perpipaan menjadi lebih optimal dan tahan lama.
Baca Juga: Giboult Joint Cast Iron: Kelebihan untuk Solusi Sambungan Pipa Air Anti Bocor
Perbedaan Flange Spigot dengan Jenis Sambungan Lain
Dalam praktiknya, flange spigot sering dibandingkan dengan beberapa jenis sambungan lain dalam sistem perpipaan, seperti kopling (coupling) dan sambungan las (welding). Memahami perbedaan flange spigot dengan metode sambungan lain sangat penting agar tidak salah memilih komponen.
Flange Spigot vs Kopling (Coupling)
Flange spigot menghasilkan sambungan yang lebih kaku dan presisi, sehingga cocok digunakan pada sistem yang membutuhkan kestabilan tinggi, terutama saat terhubung dengan valve, pompa, atau fitting berflensa. Sambungan ini juga cenderung lebih kuat dalam menjaga posisi antar komponen.
Di sisi lain, kopling (coupling) mengandalkan sistem klem atau selongsong untuk menghubungkan dua ujung pipa. Kelebihannya terletak pada fleksibilitas, karena mampu mengakomodasi sedikit ketidaksejajaran pipa. Namun, dalam kondisi tertentu, kekuatannya tidak seoptimal sambungan flange, terutama pada sistem dengan tekanan tinggi atau kebutuhan presisi tinggi.
Flange Spigot vs Sambungan Las (Welding)
Flange spigot bersifat semi-permanen, sehingga memungkinkan proses bongkar pasang tanpa merusak pipa utama. Hal ini sangat menguntungkan pada sistem perpipaan yang membutuhkan perawatan berkala atau penggantian komponen secara rutin.
Sementara itu, sambungan las (welding) bersifat permanen dan dikenal memiliki kekuatan tinggi dalam menahan tekanan dan beban. Namun, kekurangannya adalah tidak fleksibel, karena proses pembongkaran memerlukan pemotongan pipa yang dapat memakan waktu dan biaya lebih besar.
Secara umum, flange spigot lebih unggul dalam hal fleksibilitas dan kemudahan perawatan, sedangkan sambungan las lebih cocok untuk sistem permanen dengan kebutuhan kekuatan maksimal. Oleh karena itu, pemilihan jenis sambungan harus disesuaikan dengan kebutuhan instalasi perpipaan yang digunakan.

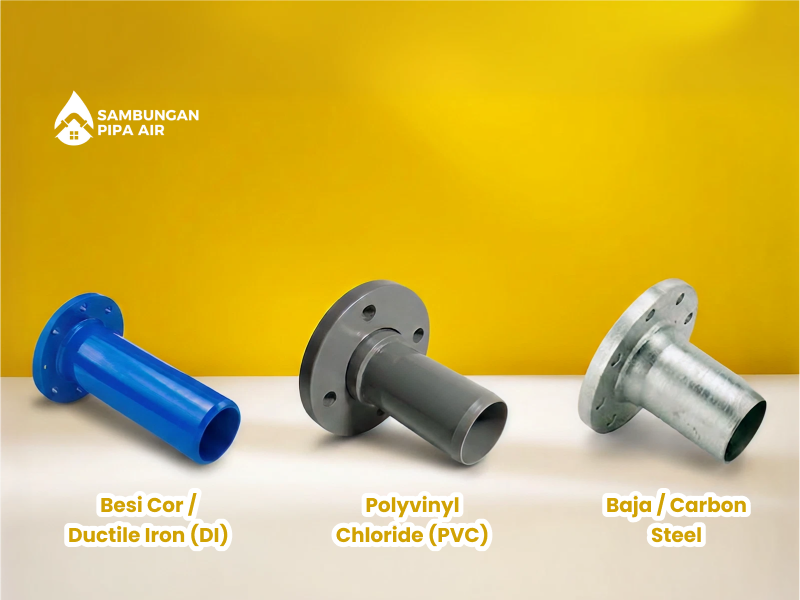

Material Flange Spigot dan Pengaruhnya
Material flange spigot menjadi salah satu faktor penting yang menentukan kekuatan, ketahanan, serta kecocokan penggunaannya dalam sistem perpipaan. Setiap material memiliki karakteristik yang berbeda, sehingga perlu disesuaikan dengan jenis pipa dan kondisi instalasi di lapangan.
1. Cast Iron / Ductile Iron (Besi Cor / Besi Ulet)
Cast iron dan ductile iron merupakan material yang paling umum digunakan untuk flange spigot, terutama pada sistem distribusi air. Keduanya memiliki kekuatan yang baik dalam menahan tekanan serta cukup tahan terhadap korosi.
Perbedaannya, ductile iron memiliki tingkat elastisitas yang lebih tinggi dibandingkan cast iron, sehingga tidak mudah retak saat menerima beban atau tekanan.
Flange spigot berbahan ini biasanya digunakan untuk pipa PVC, HDPE (dengan adaptor), maupun pipa besi pada jaringan air bersih, limbah, hingga sistem distribusi skala besar seperti PDAM.
2. Baja (Steel)
Flange spigot berbahan baja memiliki kekuatan yang lebih tinggi dibandingkan besi cor, sehingga mampu digunakan pada sistem dengan tekanan dan beban yang lebih berat. Material ini juga lebih tahan terhadap benturan dan kondisi kerja ekstrem.
Namun, baja memiliki kelemahan yaitu rentan terhadap korosi jika tidak dilengkapi dengan pelapisan pelindung. Oleh karena itu, penggunaannya biasanya disesuaikan dengan kondisi lingkungan.
Flange spigot berbahan baja umumnya digunakan pada pipa baja dalam instalasi industri, seperti sistem perpipaan bertekanan tinggi, proyek konstruksi, maupun jaringan fluida berat.
3. PVC (Polyvinyl Chloride)
Selain logam, flange spigot juga tersedia dalam material PVC yang memiliki keunggulan ringan, mudah dipasang, dan tahan terhadap korosi. Material ini cocok digunakan pada sistem perpipaan dengan tekanan rendah hingga menengah.
Flange spigot PVC biasanya digunakan untuk pipa PVC dalam instalasi air bersih, saluran irigasi, maupun sistem perpipaan rumah tangga. Namun, penggunaannya kurang disarankan untuk tekanan tinggi atau kondisi beban berat.
Dengan memahami perbedaan material flange spigot tersebut, pemilihan komponen dapat disesuaikan dengan kebutuhan sistem perpipaan. Hal ini penting untuk memastikan sambungan tetap kuat, aman, dan memiliki masa pakai lebih panjang.
Ukuran Flange Spigot
Selain material, ukuran flange spigot juga menjadi faktor krusial dalam menentukan kualitas sambungan pada sistem perpipaan. Kesalahan dalam memilih ukuran dapat menyebabkan sambungan tidak rapat, berpotensi bocor, bahkan merusak komponen lain dalam sistem.
Secara umum, ukuran flange spigot mengikuti diameter pipa yang digunakan, mulai dari 2 inch, 3 inch, 4 inch, hingga ukuran besar seperti 10 inch dan 12 inch untuk kebutuhan proyek skala besar. Pemilihan ukuran ini harus dilakukan secara presisi agar sambungan dapat bekerja secara optimal.
| Diameter Nominal (Inch) | Diameter (mm) | Jenis Pipa Umum | Aplikasi |
|---|---|---|---|
| 2″ | 50 mm | PVC / HDPE | Instalasi rumah & kecil |
| 3″ | 75 mm | PVC / HDPE | Saluran distribusi kecil |
| 4″ | 100 mm | PVC / Ductile Iron | Jaringan air skala menengah |
| 6″ | 150 mm | Ductile Iron / Steel | PDAM & industri |
| 8″ | 200 mm | Ductile Iron / Steel | Jaringan utama distribusi |
| 10″ | 250 mm | Steel / Ductile Iron | Proyek skala besar |
| 12″ | 300 mm | Steel / Ductile Iron | Main pipeline & industri besar |
Tidak hanya itu, standar flange seperti JIS, ANSI, atau DIN juga perlu diperhatikan karena masing-masing memiliki spesifikasi yang berbeda. Ketidaksesuaian standar dapat menyebabkan flange tidak bisa dipasang dengan baik meskipun ukurannya sama.
Dengan memahami ukuran flange spigot yang tepat, Anda dapat memastikan sistem perpipaan bekerja lebih aman, efisien, dan minim risiko kebocoran.
Aplikasi Flange Spigot di Berbagai Proyek
Flange spigot digunakan dalam berbagai aplikasi perpipaan yang membutuhkan sambungan kuat, presisi, dan tetap mudah dibongkar saat diperlukan. Komponen ini sangat umum ditemui pada proyek-proyek yang mengutamakan efisiensi instalasi serta kemudahan pemeliharaan.
1. Jaringan Distribusi Air (PDAM & Kawasan)
Pada jaringan distribusi air, flange spigot digunakan untuk menghubungkan pipa utama dengan valve atau fitting lainnya. Penggunaan sambungan flange memudahkan proses kontrol aliran sekaligus mempercepat perbaikan jika terjadi gangguan pada jaringan.
2. Sistem Pengolahan Air dan Limbah
Dalam instalasi pengolahan air, flange spigot berperan penting dalam menghubungkan pompa, valve, dan peralatan lain. Sistem flange memungkinkan komponen dilepas tanpa merusak pipa, sehingga sangat efisien untuk maintenance berkala.
3. Instalasi Perpipaan pada Proyek Konstruksi
Flange spigot sering digunakan pada proyek infrastruktur, baik untuk jalur pipa bawah tanah maupun instalasi utilitas. Sambungan yang kuat dan mudah diakses menjadi keunggulan utama dalam mendukung keberlangsungan sistem jangka panjang.
4. Sistem Perpipaan Industri
Pada sektor industri, flange spigot digunakan untuk menghubungkan pipa dengan berbagai peralatan seperti pompa dan flow meter. Fleksibilitas sambungan flange sangat membantu dalam proses inspeksi dan penggantian komponen tanpa mengganggu keseluruhan sistem.
Dari berbagai aplikasi tersebut, dapat disimpulkan bahwa flange spigot sangat cocok digunakan pada sistem perpipaan yang membutuhkan keandalan sambungan sekaligus kemudahan dalam proses perawatan.
Memilih flange spigot yang tepat merupakan langkah penting untuk memastikan sistem perpipaan dapat bekerja secara optimal dan tahan lama. Kesalahan dalam memilih spesifikasi tidak hanya berdampak pada kebocoran, tetapi juga dapat meningkatkan biaya perbaikan di kemudian hari.
Tips Memilih Flange Spigot yang Tepat
Setelah Anda mengetahui fungsi, material, hingga ukuran flange spigot yang umum digunakan. Berikut adalah beberapa tips yang perlu Anda pertimbangkan sebelum memilih flange spigot untuk sistem sambungan pipa agar sesuai dengan kebutuhan.
1. Sesuaikan dengan Jenis dan Sistem Pipa
Pilih flange spigot yang kompatibel dengan jenis pipa yang digunakan, seperti PVC, HDPE, atau pipa besi. Pada beberapa kasus, diperlukan adaptor tambahan agar sambungan dapat terpasang dengan sempurna.
2. Pastikan Ukuran dan Standar Flange Sesuai
Perhatikan diameter pipa serta standar flange yang digunakan, seperti JIS, ANSI, atau DIN. Kesesuaian ini sangat penting untuk memastikan sambungan rapat dan tidak menimbulkan kebocoran.
3. Pilih Material Berdasarkan Kondisi Lapangan
Gunakan material yang sesuai dengan tekanan dan lingkungan kerja. Ductile iron cocok untuk tekanan tinggi, baja untuk kebutuhan berat, sedangkan PVC dapat digunakan untuk instalasi dengan tekanan lebih rendah.
4. Perhatikan Tekanan dan Beban Sistem
Pastikan flange spigot yang dipilih mampu menahan tekanan kerja dalam sistem perpipaan. Hal ini penting untuk menjaga keamanan dan keawetan sambungan.
5. Utamakan Kemudahan Instalasi dan Perawatan
Pilih produk yang memudahkan proses pemasangan serta pembongkaran. Sambungan yang praktis akan sangat membantu dalam proses maintenance tanpa harus merusak sistem utama.
Dengan mempertimbangkan aspek-aspek tersebut, Anda dapat menentukan flange spigot yang tidak hanya sesuai secara teknis, tetapi juga efisien dalam jangka panjang.

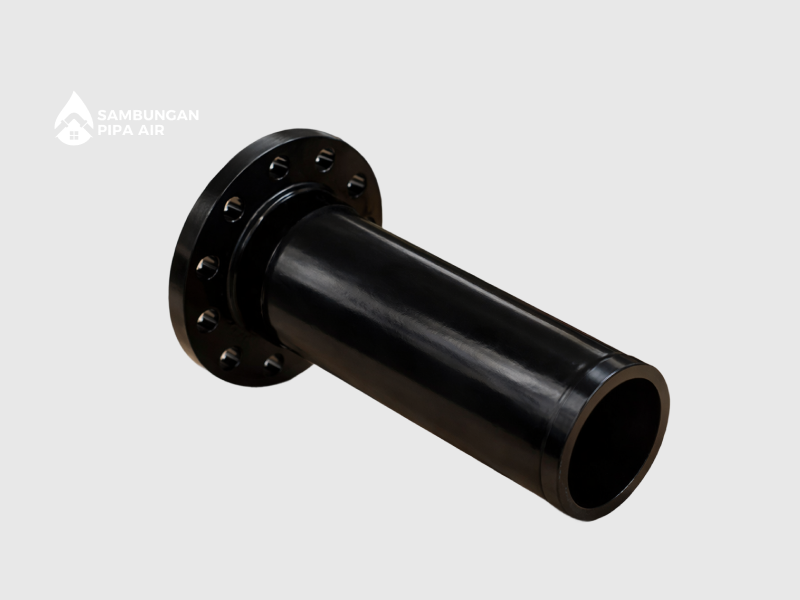

Rekomendasi Flange Spigot Berkualitas untuk Instalasi Pipa
Setelah memahami fungsi flange spigot, jenis material, hingga cara memilih yang tepat, langkah selanjutnya adalah memastikan Anda menggunakan produk yang sesuai dengan kebutuhan sistem perpipaan di lapangan.
Jika Anda masih ragu menentukan spesifikasi yang tepat, Anda bisa langsung berkonsultasi dengan Tim sambunganpipaair.com. Kami menyediakan berbagai pilihan flange spigot dengan material dan ukuran yang dapat disesuaikan dengan kebutuhan proyek Anda.
Tidak perlu bingung soal teknis, karena Anda bisa langsung konsultasi secara gratis melalui WhatsApp untuk mendapatkan rekomendasi produk yang paling sesuai, mulai dari jenis material, ukuran, hingga aplikasinya di lapangan.
Dengan pemilihan produk yang tepat, sistem perpipaan tidak hanya lebih kuat dan tahan lama, tetapi juga lebih efisien dalam proses instalasi pun perawatannya.
