Gate valve adalah jenis katup yang digunakan untuk membuka dan menutup aliran fluida pada sistem perpipaan. Komponen ini banyak digunakan pada instalasi air bersih, industri, jaringan distribusi, hingga sistem pemadam kebakaran.
Meski terlihat sederhana, pemilihan gate valve tidak boleh dilakukan sembarangan. Ukuran, material, tekanan kerja, hingga jenis sambungan perlu disesuaikan dengan kebutuhan sistem perpipaan agar kinerjanya optimal.
Sebelum memahami cara kerja dan jenisnya, penting untuk Anda mengetahui terlebih dahulu apa yang dimaksud dengan gate valve dan peran utamanya dalam sistem perpipaan.
Dalam artikel ini, Anda akan mempelajari pengertian gate valve, fungsi, cara kerja, jenis-jenisnya, hingga tips memilih gate valve yang tepat untuk berbagai kebutuhan instalasi.

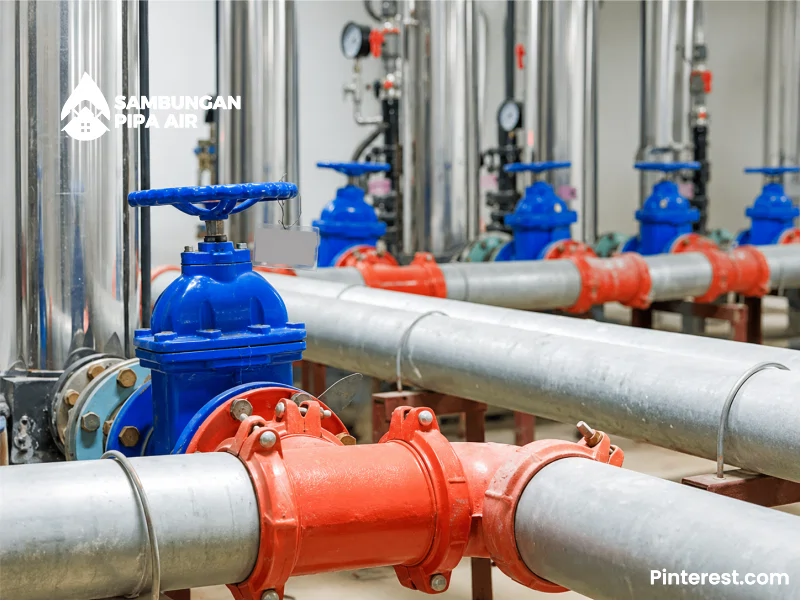

Apa Itu Gate Valve?
Gate valve adalah jenis katup yang digunakan untuk membuka atau menutup aliran fluida dalam sistem perpipaan. Katup ini bekerja dengan cara mengangkat atau menurunkan sebuah gate (pintu) di dalam valve untuk mengatur aliran yang melewatinya.
Fungsi utama gate valve adalah menghentikan atau mengalirkan fluida secara penuh. Karena dirancang untuk posisi terbuka atau tertutup sepenuhnya, gate valve umumnya tidak digunakan untuk mengatur besar kecilnya debit aliran.
Bagaimana Cara Kerja Gate Valve?
Setelah memahami pengertian dan prinsip kerjanya, selanjutnya mari kenali berbagai fungsi gate valve dalam sistem perpipaan.
Menghentikan Aliran Secara Penuh
Salah satu fungsi utama gate valve adalah menghentikan aliran fluida secara penuh ketika diperlukan. Saat posisi gate tertutup, jalur aliran akan tertutup rapat sehingga air atau fluida tidak dapat melewati pipa.
Membuka Aliran Secara Maksimal
Ketika gate valve dibuka sepenuhnya, gate akan terangkat dari jalur aliran sehingga fluida dapat mengalir dengan hambatan yang sangat kecil. Kondisi ini membantu menjaga kapasitas aliran tetap optimal sesuai desain sistem perpipaan.
Menjaga Tekanan dan Efisiensi Aliran
Desain gate valve memungkinkan fluida mengalir lebih lancar dibanding beberapa jenis valve lainnya saat berada pada posisi terbuka penuh. Hambatan yang rendah membantu mengurangi pressure drop di dalam sistem perpipaan.
Setelah mengetahui fungsi gate valve dalam mengontrol aliran fluida, selanjutnya mari pahami bagaimana cara kerja komponen ini saat membuka dan menutup aliran pada sistem perpipaan.
Baca Juga: Jual Giboult Joint PVC Berkualitas untuk Sambungan Pipa

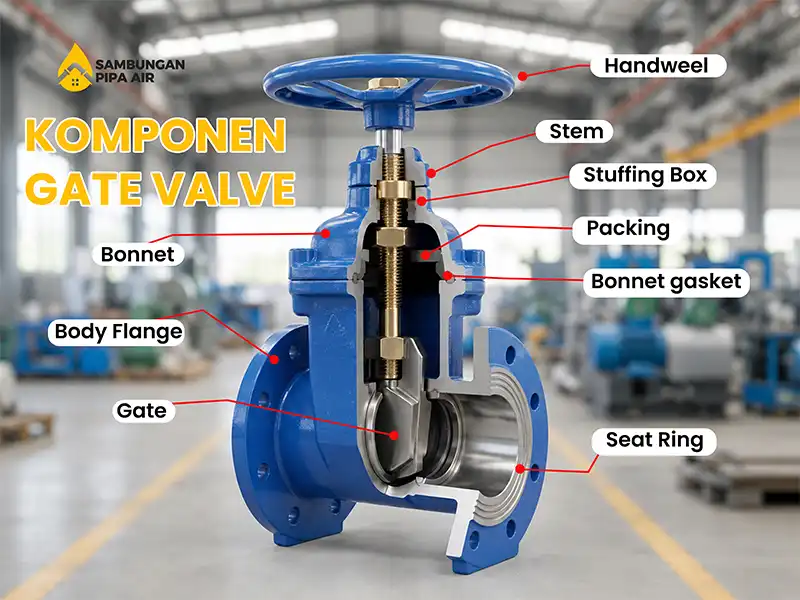

Bagian-Bagian Gate Valve dan Fungsinya
Setiap komponen pada gate valve bekerja secara sinergis untuk menahan tekanan tinggi dan memastikan aliran fluida dapat dihentikan total tanpa kebocoran.
Berikut adalah bagian-bagian utama gate valve beserta fungsinya:
1. Body
Bagian utama gate valve yang berfungsi sebagai tempat menampung seluruh komponen internal katup. Komponen ini menjadi jalur utama tempat fluida mengalir melalui sistem perpipaan. Bagian ini memiliki ujung berbentuk flensa (flange) atau ulir untuk disambungkan langsung ke pipa sistem
2. Bonnet
Bonnet adalah penutup bagian atas body yang berfungsi melindungi komponen internal gate valve. Sambungan antara body dan bonnet dirancang rapat untuk membantu mencegah kebocoran selama proses operasional.
3. Stem
Stem merupakan batang penghubung antara handwheel dan gate. Ketika handwheel diputar, stem akan meneruskan gerakan tersebut untuk mengangkat atau menurunkan gate. Kinerja stem sangat penting karena menentukan kelancaran proses buka-tutup valve pada sistem perpipaan.
4. Gate atau Disc
Komponen yang berfungsi membuka dan menutup jalur aliran fluida. Saat gate terangkat, fluida dapat mengalir bebas melalui pipa. Sebaliknya, saat gate turun, aliran akan terhenti. Saat diturunkan, lempengan ini akan menjepit lubang aliran secara rapat sehingga aliran berhenti total.
5. Handwheel
Roda pemutar yang digunakan untuk mengoperasikan gate valve secara manual. Dengan memutar handwheel, pengguna dapat mengangkat atau menurunkan gate sesuai kebutuhan. Putaran roda ini akan menggerakkan poros di dalamnya untuk menaikkan atau menurunkan gerbang penutup.
6. Seat Ring (Dudukan Katup)
Menjadi tempat bersandarnya gerbang (wedge) saat katup berada dalam posisi tertutup rapat. Dudukan ini memastikan tingkat kerapatan maksimal agar tidak ada cairan yang lolos melewatinya.
Setelah Anda mengenal setiap bagian dan fungsinya, selanjutnya mari pahami berbagai jenis gate valve yang umum digunakan pada sistem perpipaan dan aplikasi industri.
Jenis-Jenis Gate Valve
Berikut adalah rincian jenis-jenis gate valve beserta fungsinya:
Rising Stem Gate Valve
Rising stem gate valve memiliki stem yang akan bergerak naik dan turun mengikuti posisi gate. Saat valve dibuka, stem akan terlihat menonjol ke atas sehingga pengguna dapat dengan mudah mengetahui posisi valve.
Jenis ini banyak digunakan pada instalasi industri dan area yang memiliki ruang vertikal cukup luas. Keunggulannya terletak pada kemudahan inspeksi serta perawatan.
Non-Rising Stem Gate Valve
Pada non-rising stem gate valve, stem tidak bergerak naik ke luar saat valve dioperasikan. Mekanisme buka-tutup terjadi di dalam body valve sehingga dimensi luarnya tetap sama.
Jenis ini cocok digunakan pada ruang terbatas, seperti instalasi bawah tanah, ruang utilitas, atau jaringan distribusi air yang memiliki keterbatasan area pemasangan.
Solid Wedge Gate Valve
Solid wedge gate valve menggunakan gate berbentuk utuh dan kaku. Desain ini menawarkan konstruksi yang sederhana serta ketahanan yang baik terhadap tekanan tinggi.
Valve jenis ini umumnya digunakan pada sistem perpipaan dengan kondisi operasi yang stabil dan tidak mengalami perubahan suhu yang ekstrem.
Flexible Wedge Gate Valve
Flexible wedge gate valve memiliki desain gate yang lebih fleksibel dibandingkan tipe solid wedge. Fleksibilitas tersebut membantu valve menyesuaikan perubahan tekanan dan temperatur yang terjadi selama operasional.
Jenis ini banyak digunakan pada sistem perpipaan industri yang membutuhkan kemampuan sealing lebih baik serta menghadapi variasi kondisi kerja.
Knife Gate Valve
Knife gate valve menggunakan gate dengan ujung tajam yang dirancang untuk memotong atau melewati fluida yang mengandung partikel padat, lumpur, maupun material berserat.
Karena karakteristik tersebut, knife gate valve sering digunakan pada industri pengolahan limbah, pertambangan, pulp dan paper, serta aplikasi yang melibatkan fluida dengan kandungan padatan tinggi.
Setelah mengetahui berbagai jenis gate valve dan penggunaannya, selanjutnya mari pahami kelebihan dan kekurangan gate valve agar Anda dapat menentukan jenis yang paling sesuai dengan kebutuhan sistem perpipaan.

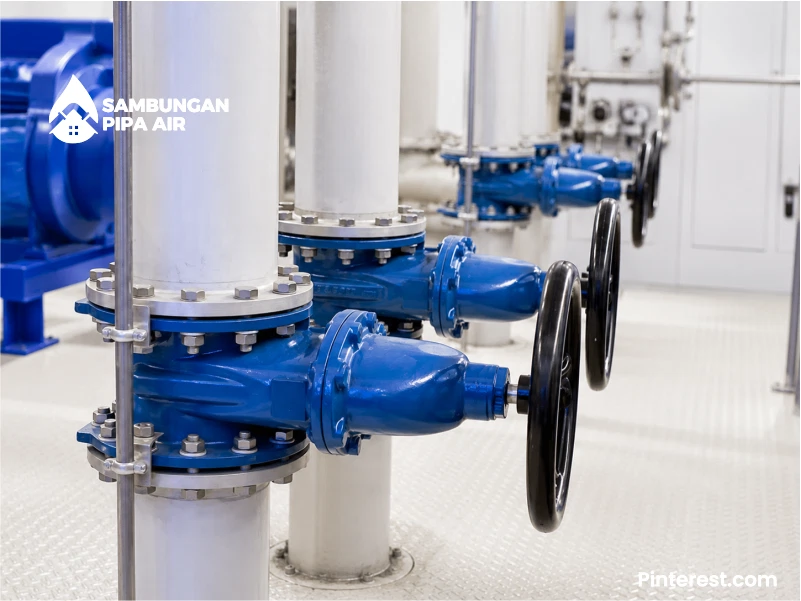

Kelebihan dan Kekurangan Gate Valve
Gate valve dirancang khusus untuk memotong atau mengalirkan kembali arus fluida secara penuh. Karakteristik desainnya memberikan keunggulan besar pada sistem perpipaan tertentu, tetapi juga memiliki keterbatasan yang signifikan.
Berikut adalah kelebihan dan kekurangan utama dari gate valve:
Kelebihan Gate Valve:
- Hambatan aliran sangat rendah saat valve terbuka penuh.
- Cocok digunakan untuk mengisolasi aliran secara penuh.
- Membantu menjaga tekanan dan efisiensi aliran dalam sistem perpipaan.
- Tersedia dalam berbagai ukuran dan material sesuai kebutuhan aplikasi.
- Memiliki umur pakai yang panjang apabila digunakan sesuai fungsinya.
Kekurangan Gate Valve:
- Proses buka dan tutup relatif lebih lambat dibanding beberapa jenis valve lainnya.
- Kurang ideal untuk mengatur atau mengontrol debit aliran.
- Membutuhkan beberapa putaran handwheel untuk membuka atau menutup valve sepenuhnya.
- Komponen internal dapat mengalami keausan jika terlalu sering digunakan untuk throttling.
- Perawatan dan perbaikan bisa lebih kompleks pada beberapa tipe dan ukuran tertentu.
Perbedaan Gate Valve dan Valve Lainnya
Perbedaan utama antara gate valve dan katup (valve) lainnya terletak pada fungsi operasionalnya (on/off vs pengaturan debit) dan mekanisme mekanis komponen internalnya dalam memotong aliran.
Agar Anda lebih mudah untuk memahaminya, berikut adalah perbandingan gate valve dengan jenis katup industri populer lainnya:
| Aspek | Gate Valve | Globe Valve | Ball Valve |
|---|---|---|---|
| Fungsi Utama | Membuka atau menutup aliran secara penuh | Mengatur dan mengontrol debit aliran | Membuka atau menutup aliran dengan cepat |
| Mekanisme Kerja | Menggunakan gate yang bergerak naik dan turun | Menggunakan disc yang bergerak terhadap seat | Menggunakan bola berlubang yang diputar |
| Hambatan Aliran | Sangat rendah saat terbuka penuh | Relatif lebih tinggi | Sangat rendah saat terbuka penuh |
| Pressure Drop | Rendah | Lebih tinggi | Rendah |
| Kecepatan Operasi | Relatif lambat | Sedang | Sangat cepat |
| Kemampuan Mengatur Aliran | Kurang cocok | Sangat baik | Terbatas |
| Risiko Keausan Saat Throttling | Tinggi | Rendah | Sedang |
| Aplikasi Umum | Distribusi air, utilitas, dan industri | Sistem kontrol aliran dan proses industri | Instalasi air, gas, dan sistem yang membutuhkan operasi cepat |
Setelah memahami perbedaannya dengan jenis valve lain, selanjutnya mari lihat berbagai aplikasi gate valve pada sistem perpipaan dan sektor industri.
Tips Memilih Gate Valve yang Tepat untuk Sistem Perpipaan
Mengingat fungsinya sebagai katup isolasi penuh (on/off), ada beberapa parameter teknis yang wajib Anda perhatikan sebelum membeli.
Berikut adalah tips memilih gate valve yang tepat untuk sistem perpipaan Anda:
- Sesuaikan Material Body dengan Jenis Fluida: Material bodi katup harus tahan terhadap sifat kimia dan suhu fluida yang mengalir di dalam pipa untuk mencegah korosi atau pengikisan.
- Periksa Rating Tekanan dan Suhu Sistem (Pressure & Temperature Rating): Pastikan katup mampu menahan tekanan maksimum dan suhu operasional sistem Anda. Jangan pernah memilih katup dengan batas di bawah standar operasi pipa.
- Pilih Jenis Batang (Stem) Berdasarkan Ketersediaan Ruang: Pilih Rising Stem jika area pipa longgar dan Anda membutuhkan indikasi visual yang jelas untuk mengetahui apakah katup sedang terbuka atau tertutup.
- Tentukan Jenis Sambungan Pipa (End Connection): Sesuaikan metode penyambungan katup dengan pipa yang sudah terpasang agar tidak terjadi kebocoran di titik sambungan
- Pilih Desain Baji (Wedge) Sesuai Kondisi Operasi: Solid Wedge: Pilih ini untuk aplikasi cairan encer atau gas pada tekanan normal karena desainnya sederhana dan ekonomis. Flexible Wedge: Pilih ini jika sistem pipa Anda sering mengalami perubahan suhu ekstrem (panas-dingin bergantian) untuk mencegah katup macet akibat pemuaian.
- Utamakan Brand dan Sertifikasi Resmi: Untuk memastikan durabilitas, pilihlah produk dari produsen manufaktur katup terpercaya yang memiliki sertifikasi industri seperti API 600 (untuk industri minyak dan gas) atau ISO 9001.
